Əsas Texniki Parametrlər

Parametr kateqoriyası	Xüsusi Spesifikasiya	Əsas funksiya
Qol Aralığı	1587 mm	Geniş əhatə dairəsi, iş parçasının tənzimlənməsini azaldır və qaynaq rahatlığını artırır.
Yerləşdirmə Dəqiqliyini təkrarlayın	±0,05 mm	Qaynaq məşəlinin düzgün yerləşdirilməsini təmin etmək və qaynaq keyfiyyətinin sabitliyini artırmaq.
Maksimum yük	10kq	Qaynaq işini təmin etmək üçün qaynaq məşəlini və dəstəkləyici cihazları sabit şəkildə aparmaq.
Güc tutumu	5.06kVA	Qaynaq prosesinin hamar olmasını təmin etmək üçün robot və qaynaq məşəli üçün sabit enerjinin təmin edilməsi.
Avadanlığın çəkisi	Təxminən 152 kq	Struktur dayanıqlığının artırılması və vibrasiyanın qaynaq dəqiqliyinə təsirinin azaldılması.
Mühafizə sinfi	Bilək IP54; Korpus IP50	Qaynaq mühitlərində stabil işləmək üçün avadanlığı tozdan, sıçrayışdan və su dumanından qoruyur.

product-1600-1334

Üstünlüklər və Tətbiq Sahələri

(I) Əsas üstünlüklər

Yüksək-dəqiqlikli Qaynaq:Robotun yüksək-dəqiq yerləşdirməsinə əsaslanaraq, qaynaq məşəli əl əməliyyatlarında səhvlərdən qaçaraq mürəkkəb və incə qaynaqların yüksək-keyfiyyətli qaynaqına nail olmaq üçün trayektoriyanı dəqiq idarə edə bilər.

Effektiv Əməliyyat:Sabit qaynaq sürəti ilə uzun müddət fasiləsiz işləyə bilər, davamlı keyfiyyəti təmin etməklə və istehsal dövrünü qısalmaqla səmərəliliyi artırır.

Təkmilləşdirilmiş iş mühiti:Operatorlar qövs işığından, zərərli qazlardan və s.

Çox-oxlu Bağlantı:Qaynaq robotu ilə uyğunlaşdırılmış mövqeləndirici iş hissələrinin bucağını və mövqeyini çevik şəkildə tənzimləyə, qaynaq səmərəliliyini artıra, qaynaq keyfiyyətini təmin edə və müxtəlif iş parçalarına uyğunlaşa bilər. Quraşdırılmış yer relsi robotun işləmə diapazonunu genişləndirə bilər, bu da robota daha geniş məkanda müxtəlif iş parçalarını qaynaq etməyə imkan verir və qaynaq çevikliyini və istehsal səmərəliliyini daha da artırır.

(II) Tətbiq Sahələri və Uyğun Materiallar

Tətbiq Ssenarilərinin Təsnifatı	Xüsusi Tətbiq Obyektləri	Uyğun Materiallar
Aerokosmik	Təyyarə alüminium ərintisi çərçivələri, titan ərintisi struktur komponentləri	Alüminium ərintisi, titan ərintisi
Avtomobil istehsalı	Avtomobil kuzovları, paslanmayan poladdan egzoz boruları, alüminium lehimli disklər	Polad, paslanmayan polad, alüminium ərintisi
Elektronika Sənayesi	Alüminium ərintisi rabitə avadanlığı korpusları, dəqiq elektron komponentlər	Alüminium ərintisi, mis

(III)Tətbiq Sahələri və Uyğunlaşa bilən Materiallar

Şəkil 2.1 3D Simulyasiya Diaqramı

Şəkil 2.2 Saytda{1}}Fiziki Obyekt Diaqramı

Qaynaq dəzgahı

Robot elektrik idarəetmə şkafı

Tel makara

MIG qaynaq maşını

Tel qidalandırıcı

Yer relsi

TIG qaynaq məşəli

Şəkil 2.3 Hər Komponentin Sxemlərini -bağlayın

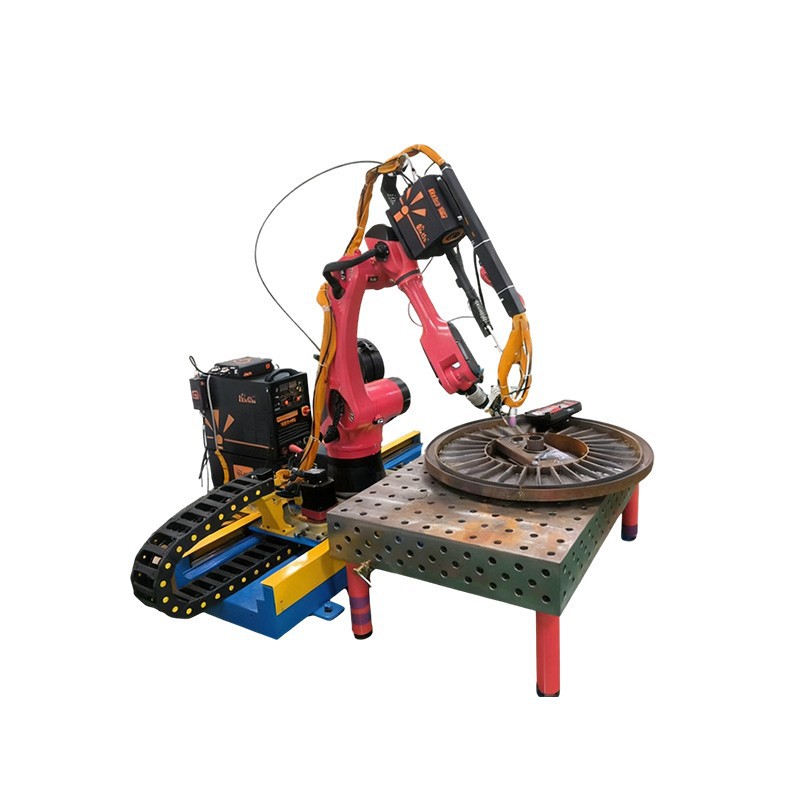

1510 Volfram İnert Qaz (TIG) Qaynaq Robotu:İşçilər əvvəlcə robotu iş parçasının qaynaq tələblərinə uyğun proqramlaşdırır, sonra isə 1510 TIG qaynaq robotu işə başlayır. Müxtəlif mövqelərdə iş parçaları ilə qarşılaşdıqda, uyğun olan yer relsi robotu çevik şəkildə hərəkət etdirə bilər. Müvafiq qaynaq mövqeyinə çatdıqda, robot proqrama uyğun olaraq qaynağı başa çatdırmaq üçün qaynaq məşəlini dəqiq dayandırır və idarə edir. Proses dəqiq və səmərəlidir və ardıcıl qaynaq keyfiyyətini təmin edir.

Uyğun Avadanlığın İstifadəsi üçün Təkliflər

01/

Avadanlıqların quraşdırılması:Qaynaq məşəlini möhkəm quraşdırın, boşalma və dolaşmanın qarşısını almaq üçün kabelləri və hava borularını düzgün yerləşdirin.

02/

Proqramlaşdırma və Sazlama:Proqramın dəqiqliyini təmin etmək üçün qaynaq trayektoriyasını və parametrlərini düzgün proqramlaşdırın, əməliyyatı simulyasiya edin və sapmaları tənzimləyin.

03/

Baxım Nöqtələri:Qaynaq məşəlinin qaynaq sıçrayışını müntəzəm olaraq təmizləyin və volfram elektrodlarını dəyişdirin; robotun hərəkət edən hissələrini yağlamaq və ötürmə sistemini yoxlamaq; sabit arqon qazı təchizatını təmin edin.

04/

Kadr hazırlığı:Operatorlar peşəkar təlim almalı, ciddi qaydalara uyğun işləməli və anormallıqlarla qarşılaşdıqda maşını yoxlama üçün vaxtında dayandırmalıdırlar.
